全國石油與化工職業院校
化工儀表維修工技能競賽唯一指定競賽設備供應商

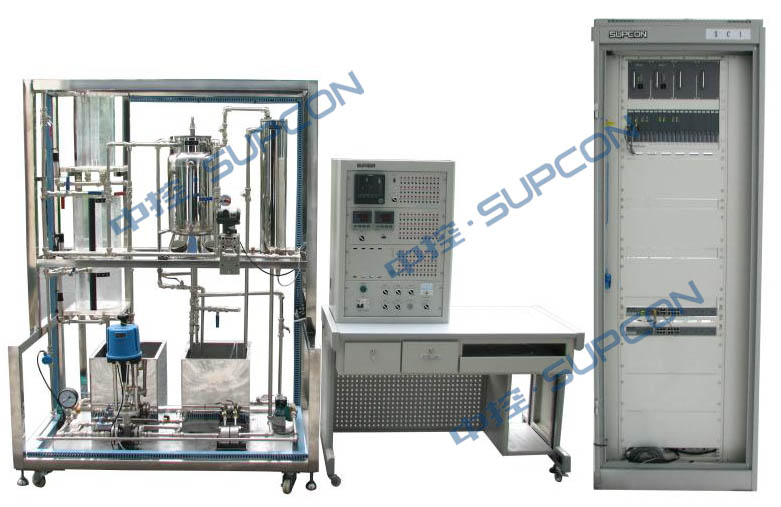

CS2000化工儀表維修工競技實訓裝置
CS2000化工儀表維修工競技實訓裝置是中控教儀根據化工儀表、自動化儀表及相近專業的教學特點及以培訓學生操作、排故為目標，于2008年推出的集智能儀表技術、故障排除、自動控制技術為一體的普及型多功能化工儀表維修工競技的實訓裝置。該實訓裝置采用控制對象與控制臺獨立設計，控制系統采用了常規的智能儀表控制、無紙記錄儀?？刂茖ο蟪菟洹⒊弘娂訜釥t強制對流換熱器以外，還設有溫度、調節閥、控制卡件故障排除功能。并且配以JX-300XP DCS控制系統。

系統構成與組成
該實訓裝置包括一組有機玻璃三容水箱，每個水箱裝有液位傳感器；同時具有兩路供水系統，一路由循環水泵、調節閥、孔板流量計+EJA的差壓變送器組成，另一路由變頻器、循環水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只常壓電加熱鍋爐、一只強制對流換熱器。常壓電加熱鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件，在內膽里面，還裝有一個就地溫度顯示儀表。

通過項目實施，可考察的職業能力
① 熟悉工藝，查找并排除控制系統工藝故障；
② 維護計算機控制系統的各類卡件；
③ 根據工藝要求，進行系統投運，參數整定。
④ 嚴格遵守相關操作規程，查找并排除在線設備的故障。

主要技術性能
輸入電源：單相三線AC220V±10% 50HZ
工作環境：溫度-10%～40%相對濕度≤85%（25℃）海拔﹤4000m
外形尺寸：1450mm×850mm×1970mm
控制柜尺寸：1200mm×600mm×1600mm
DCS控制柜尺寸：800mm×600mm×2100mm
安全保護：具有漏電壓、漏電流保護，安全符合國家標準

系統配置
表1：CS2000儀表維修工競技實訓裝置對象配置清單

序號	名稱	功能
1	設備框架	不銹鋼設備整體框架（由不銹鋼方管、不銹鋼底板組成）
2	電加熱常壓鍋爐	由不銹鋼內膽加溫筒和封閉式外循環不銹鋼冷卻夾套組成
3	水箱	帶溫度隔離功能的兩個可互通循環的儲水箱（由1.5mm厚不銹鋼鏡面板制作）
		三容圓筒型有機玻璃上小水箱
		三容圓筒型有機玻璃中小水箱
		三容圓筒型有機玻璃下小水箱
4	強制對流熱換熱器	由φ150×800帶保溫層的不銹鋼外套（內含5根φ50×600銅鋁復合一體化散熱器）組成
5	水泵	德國威樂泵
6	溫度傳感器	Pt100熱電阻
		燒結一體化小型Pt100熱電阻
		雙金屬溫度計
7	溫度變送器	Pt100熱電阻標準信號轉換
8	壓力液位傳感變送器	測量范圍：0-5Kpa 信號：4-20mA
9	流量計	孔板流量計
		EJA差壓變送器
		渦輪流量計（帶變送儀表）
10	電動調節閥	智能電動單座調節閥
11	變頻器	帶通訊接口小功率變頻調速器
12	防干燒裝置	防干燒探頭

工具及配件
1、工具包含便攜式萬用表、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剝絲鉗、尖嘴鉗、斜口鉗等工具。
