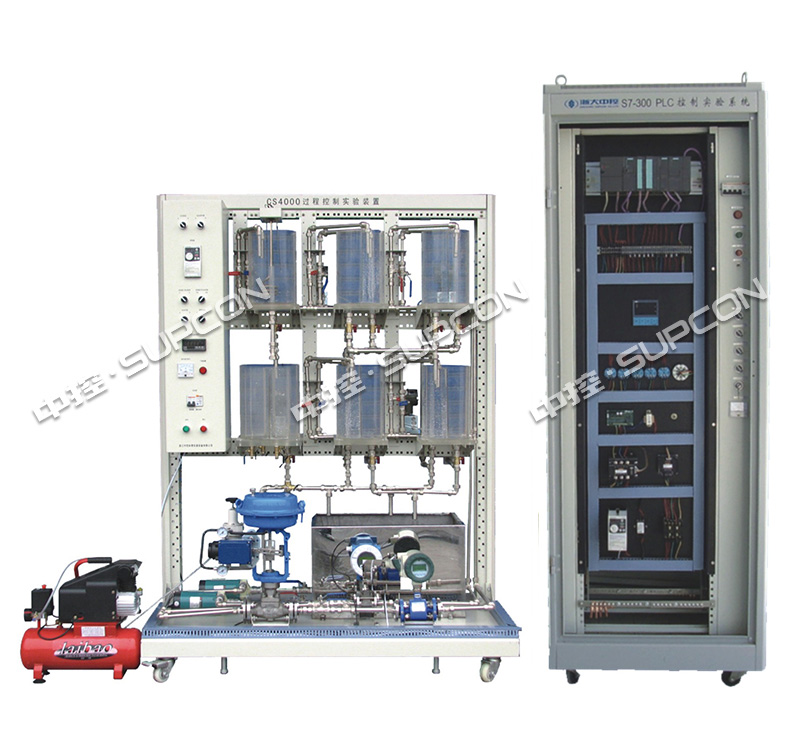

CS4300型PROFIBUS現場總線控制實驗裝置

更新時間2024-08-20
訪問次數8374

詳細介紹

系統組成

實驗裝置在對象系統上與CS4000完全一致。在檢測和控制系統上引入了西門子PROFIBUS-PA現場總線儀表和大型PLC S7300現場總線控制系統構成PROFIBUS-DP/PA兩層總線網絡。系統既可以組建成常規控制也可以組成現場總線控制。同樣道理系統也可以采用HART現場總線控制模式。

檢測傳感器

西門子PROFIBUS-PA液位變送器＋常規擴散硅壓力液位變送器

渦輪流量計

電磁流量計

西門子PROFIBUS-PA溫度變送器＋Pt100熱電阻溫度測量變送器

執行機構

單相可控硅調壓裝置：用于調節電加熱管的加熱功率；

電（氣動總線）動調節閥：用于調節一路供水的流量；

變頻器：通過調節離心泵的轉速以控制另一路供水的流量。

控制系統

學生實驗控制柜

西門子S7-300系列可編程控制器

西門子DP/PA耦合器、DP/PA LINK

軟件系統

PLC系統的組態軟件與實驗軟件

STEP7 V5.3編程軟件

Wincc 6.0組態軟件

PDM管理軟件

設備其他指標

供電電源：交流電，單相三線220V

最大功耗：3.0KW

設備尺寸：1460×850×1950

實驗系列

基于多變量先進控制實驗裝置CS4000可完成一系列的控制實驗，除完成常規過程控制實驗裝置外，還包括以下富有特色的復雜控制實驗：

四容水箱液位的特性測試與多變量控制

下部?jī)伤湟何欢嗷芈穼?duì)象特性的獲取

下部?jī)伤湟何坏亩嗷芈房刂?o:p>

下部水箱液位的前饋反饋控制

下部?jī)伤湟何坏倪x擇控制

四容水箱液位的解耦控制

四容水箱液位的約束控制

四容水箱液位的多變量預測控制

純滯后對象的特性測試與閉環控制

短純滯后環節溫度的特性測試與單回路PID控制

長純滯后環節溫度的特性測試與單回路PID控制

純滯后對象出口溫度與加熱裝置出口溫度的串級控制

純滯后對象出口溫度的前饋反饋控制

純滯后對象出口溫度的SMITH補償控制

純滯后對象出口溫度與加熱裝置出口溫度的串級SMITH補償控制

純滯后對象出口溫度的內?？刂?o:p>

純滯后對象出口溫度與加熱裝置出口溫度的串級內模控制
